オフィシャル沖ドキ!ユニットゲート


OFFICIAL OKIDOKI UNIT GATE

製品紹介動画集

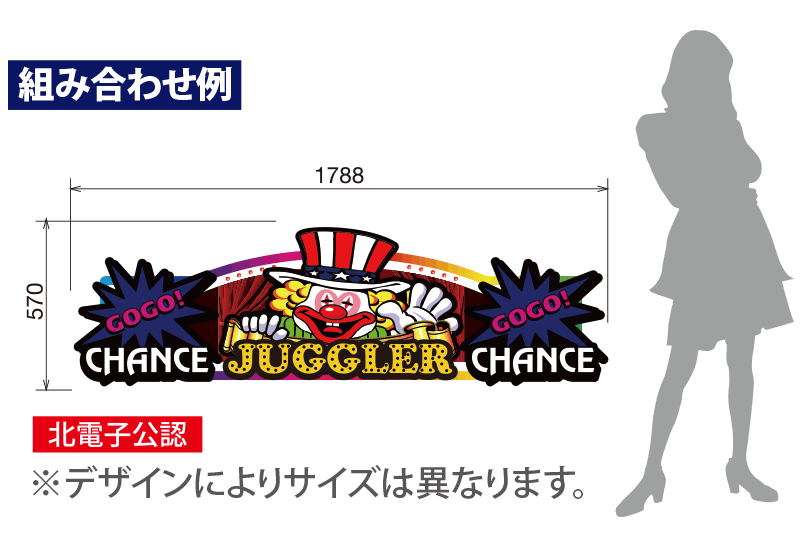

参考図面




下の図をクリックすると大きな画像が表示されます。







設置オプション

ホールのあらゆる場所に設置可能です。
各種の取り付け金具はオプションになります。



ユニットゲートサイン(基本スタイル)










1 ユニットゲートサイン+片面レール乗せ

※接地部分はマグネットではありません。












2 ユニットゲートサイン+両面レール乗せ

※接地部分はマグネットではありません。












3 ユニットゲートサイン+アーチスタンド

※接地部分はマグネットではありません。












4 ユニットゲートサイン+ベーススタンド

※接地部分はマグネットではありません。












5 ユニットサイン+サイン専用スタンド












6 ユニットサイン+サイン壁付けユニット












7 ユニットゲートサイン+片面天吊金具

※接地部分はマグネットではありません。












8 ユニットゲートサイン+両面天吊ベース

※接地部分はマグネットではありません。












9 ユニットゲートサイン+壁付ベース

※接地部分はマグネットではありません。












10 スリムコントローラ

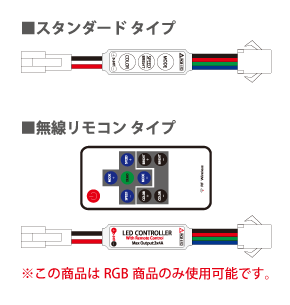

11 RGBコントローラ



製品コンセプト

人気製品「オフィシャルユニットゲート」に人気シリーズ「沖ドキ!」がついに登場!
製品外観は従来のゲートサインと同じですが中央のメインサイン及び両サイドのサイドサインにマグネット通電式を採用しており、配線が無いので簡単に脱着が可能な画期的な新製品です。
本体フレームは造形用発泡スチロール製で一人でも簡単に持てるほど、とても軽量なのが特徴。
ホールご担当者様でもイベントや季節に合わせて気軽にサインの交換が出来ます。
また「天井吊り下げ」「壁付け」「島間ゲート乗せ」「島上置き」の各種オプション金具やスタンドもご用意しております。
さらにメインサイン及びサイドサイン単体での使用を可能にする専用スタンド(オプション)もございます。


 【ユニバーサルエンターテインメント版権許可済み】

 【実用新案登録 第3203486号】



本体のサイズとオプション

ベースサイン:w1620×h440×d60
メインサイン:約w820×h640×d100以内
サイドサイン(M):約w 600× h665×d55以内
サイドサイン(S):約w 550× h390×d55以内

メインサイン及びサイドサインはオプションでオリジナルデザインにも対応可能。



仕様

ベースサイン:塩ビ発泡板、造形用発泡スチロール、インクジェットプリント、 赤ドットLED、 12vダウントランス、 サイドサイン用コントローラー
メインサイン:塩ビ発泡板 、発泡スチロール 、アルミ複合板、 内照LED 、ドットLED 、LEDテープライト
サイドサイン :塩ビ発泡板 、発泡スチロール 、アルミ複合板、 内照LED

品名 消費電力
ベースサイン 0.4w
メインサイン 15w
サイドサイン(M) @8w
サイドサイン(S) @5w



発注から納品まで

在庫のある製品に関しては即納が可能です。
在庫が無い場合は約14営業日前後での発送となります。
(オリジナルデザインの場合は約21営業日前後での発送)

※当社は設置工事を行っておりません。
 また製品保証はご購入日から1年間となります。



ユニットゲート ベースサインテンプレート

ベースデザインは基本型が黒地のベースサインブラックに変更となりました。

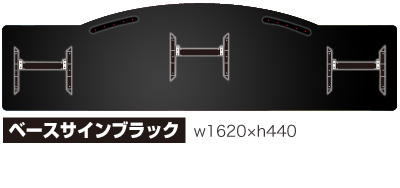

ブラックベースサイン

既存のデザインシートは有料オプションとなります。

ベースサインテンプレート



ユニットゲート メインサインテンプレート

北電子公認

沖ドキメインサインの製品一覧は、以下のページをご参照くださいませ。

沖ドキメインサイン
沖ドキメインサイン ラインナップ



ユニットゲート サイドサイン(M) テンプレート

北電子公認

沖ドキサイドサインの製品一覧は、以下のページをご参照くださいませ。

沖ドキサイドサイン
沖ドキサイドサイン ラインナップ
